Wifi를 이용한 RGB LED Strips 및 Moter Control Board 소개
1. 소개
-
원본 사이트(https://www.elektor.com/wi-fi-controller-board-120718)
- Wifi를 이용하여 웹서버 구성하여 RGB LED Strip을 제어 하는 제품입니다. 모터 제어도 가능합니다.

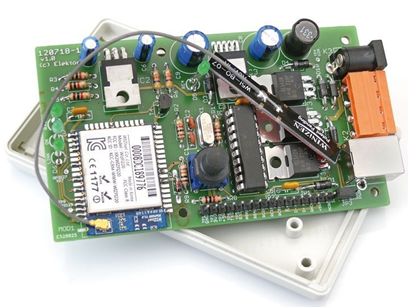

- 사이트에서 조립된 보드 또는 PCB를 판매 하고 있습니다. 또한 자신이 개발 중 격었던 에러 수정 내용등 을 PDF로 정리해 있어서 따라서 만들어 보기에 좋습니다.

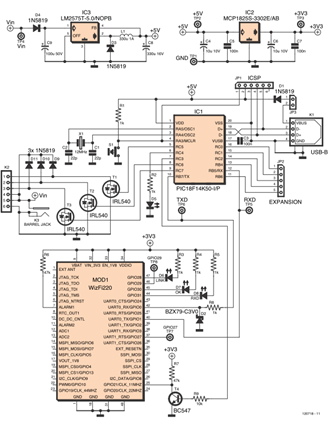

2. 회로
- 메인 MCU는 PIC18F14K50 입니다. 아두이노로 테스트 후에 적용 한 것같습니다.
- Wifi는 WizFi220을 사용 하였습니다.
- 전원은 Vin의 레귤레이터가 7~40V까지 연결가능합니다.
## 3. 프로그램
- 테스트용 프로그램을 사이트에서 제공해 주고있습니다.
- 웹서버를 구현해서 LAP(Limited Access Point) Mode를 이용해 Wifi 설정이 가능하게 했고 Wifi를 접속하여 Web 사이트에서 컨트롤이 가능하게 했습니다.
- 프로그램 제공 사이트 (https://www.elektormagazine.com/magazine/elektor-201306/20740)
## 4. 동작 결과

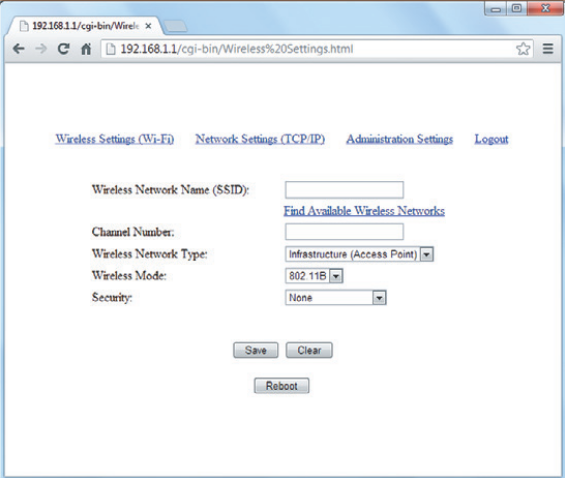

- LAP(Limited Access Point)mode에서 Wifi 설정 합니다.

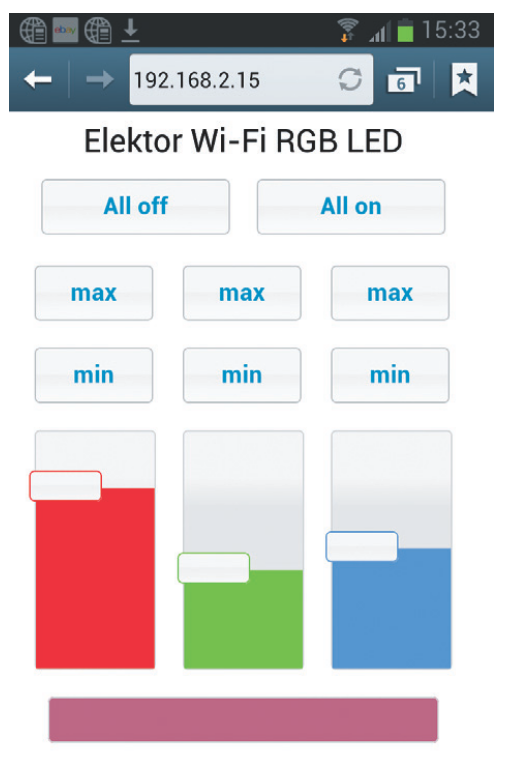

- 웹페이지에 접속하여 제어 합니다.

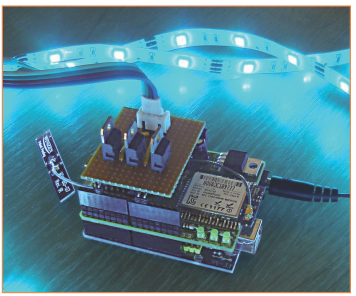

- 아래 그림과 같이 동작 합니다.
- 사이트에서 참고 하셔서 따라해보는 것도 즐거울 것 같습니다. 감사합니다.
